Sin toma de tierra el diferencial no protege a nadie, por nuevo que sea el cuadro

Cuándo necesitas este servicio

Se necesita en cuatro casos. Cuando la instalación no tiene tierra en absoluto: enchufes de dos contactos, sin la lámina metálica lateral. Cuando la tiene pero no llega a todas las estancias. Cuando la medida de resistencia sale alta. Y siempre que se hace una instalación nueva o se pide un boletín. Hay un caso especialmente frecuente y especialmente peligroso: la instalación en la que alguien puso enchufes con tercer contacto pero no tiró el conductor de protección hasta ellos. Por fuera parece que hay tierra; por dentro no hay nada. Es el falso positivo más común del oficio y solo se detecta comprobando continuidad enchufe por enchufe, que es exactamente lo que hacemos en toda inspección.

Señales de aviso

• Los enchufes de casa son de dos contactos, sin lámina lateral
• Notas cosquilleo al tocar la lavadora, la vitro o un grifo
• El edificio tiene toma de tierra pero tu piso nunca se conectó
• Te piden el boletín y no hay medida de tierra que presentar

Cómo lo hacemos

Medimos con telurómetro, que es el aparato que inyecta corriente al terreno y mide la resistencia real de la puesta a tierra en ohmios. El criterio no es un número sacado de la manga. La ITC-BT-24 del reglamento limita la tensión de contacto a 24 voltios en locales húmedos. Con un diferencial de 30 miliamperios, eso se traduce en una resistencia máxima del orden de 800 ohmios. En la práctica se busca un valor mucho más bajo, porque una tierra en el límite es una tierra que se degrada en un par de años y deja de proteger sin avisar. Si hay que instalarla, clavamos piqueta o piquetas hasta alcanzar el valor objetivo y montamos arqueta registrable, para que dentro de diez años se pueda volver a medir sin picar. Después tiramos el conductor de protección hasta el cuadro y hacemos la conexión equipotencial de baño y cocina. Al terminar, entregamos el valor medido por escrito.

Toma de tierra en Bizkaia: lo que aquí es distinto

Aquí Bizkaia juega a favor y en contra a la vez. A favor, porque con 1.195 mm de lluvia al año el terreno conserva humedad los doce meses, y un terreno húmedo conduce mucho mejor. Conseguir una tierra de valor bajo es bastante más fácil que en la meseta, donde en agosto el suelo se seca y la resistencia se dispara. En contra, porque esa misma humedad acelera la corrosión de las piquetas, de las grapas y de los empalmes enterrados. Pasa sobre todo cerca de la ría y en la franja de costa —Santurtzi, Portugalete, Getxo, Sopela, Bermeo—, donde el salitre se come una conexión mal hecha en pocos años. Por eso una tierra medida hace quince años en Bilbao no es una tierra fiable hoy: se vuelve a medir, y punto. Y en los pisos anteriores a 1973 de Otxarkoaga, Santutxu, Rekalde o Sestao, la situación más habitual no es que la tierra esté mal. Es que el edificio sí tiene toma de tierra general y la vivienda nunca se conectó a ella.

Qué incluye el servicio

• Medición con telurómetro y valor en ohmios por escrito
• Comprobación de continuidad enchufe por enchufe
• Piqueta o piquetas hasta alcanzar el valor objetivo

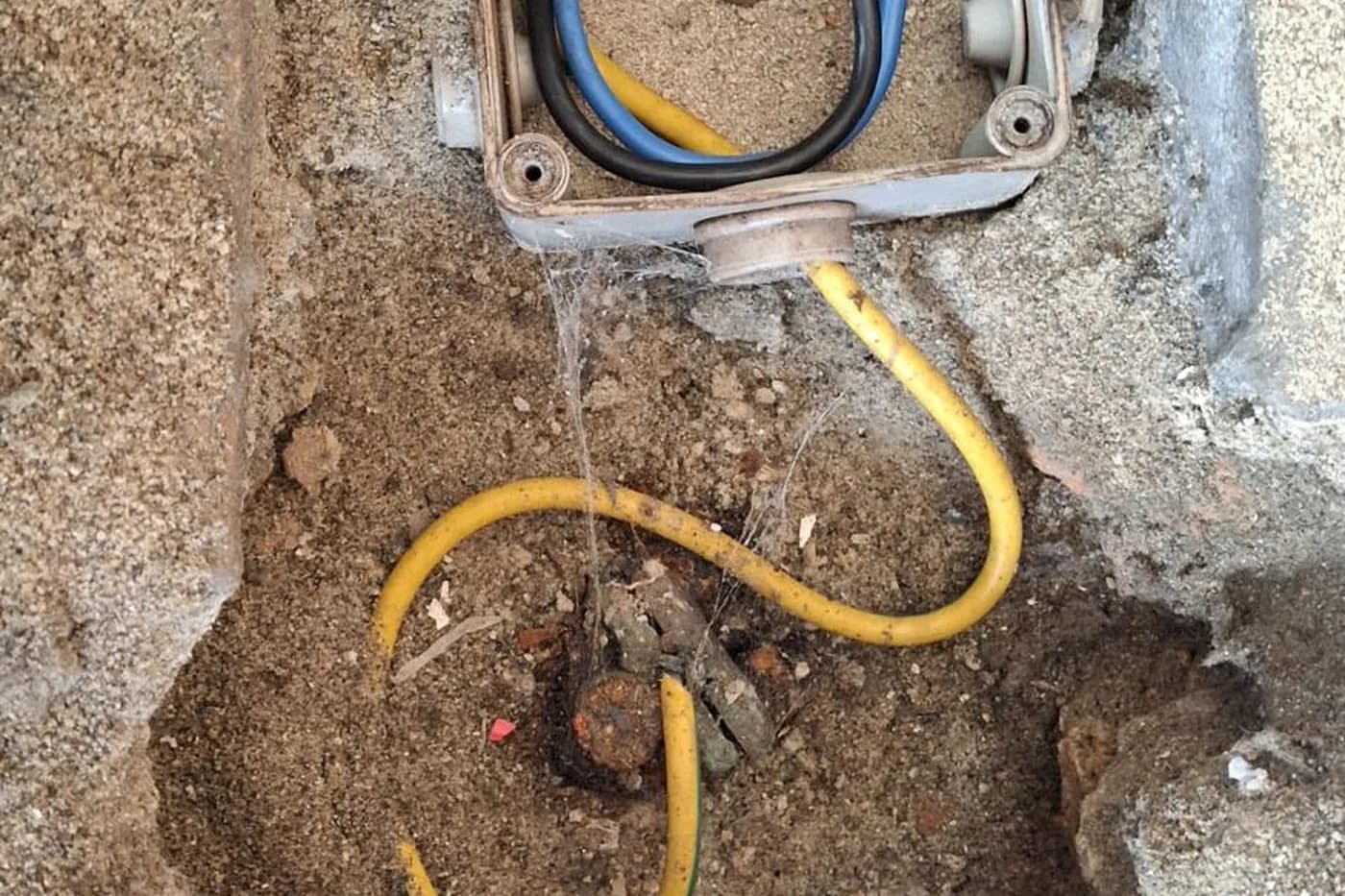

• Arqueta registrable para poder volver a medir
• Conductor de protección hasta el cuadro
• Conexión equipotencial de baño y cocina
